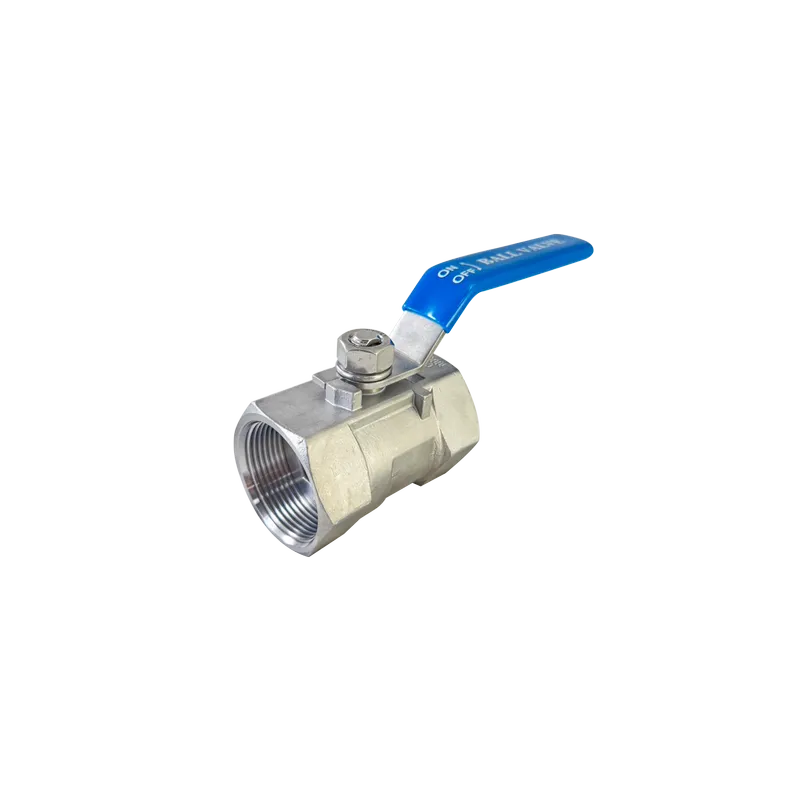

Einteilige Kugelhähne
Modell：HE-111
Größenbereich: „NPS 1/4"~ 2" (DN8 ~ DN50)"
Anschlussverfügbarkeit: Reduzierter Anschluss
Betriebsdruck: 1000WOG
Temperaturbereich: -10°C~180°C
Gehäusematerial: ASTM A351, CF8M
Innenmaterial: SS-Kugel und Schaft
Endanschluss: Gewindeende
Sitzmaterial: PTFE
Hinweis: Griffverriegelung (Option)
Herunterladen
Zur Anfrage hinzufügen
Anschlussverfügbarkeit: Reduzierter Anschluss
Betriebsdruck: 1000WOG
Temperaturbereich: -10°C~180°C
Gehäusematerial: ASTM A351, CF8M
Innenmaterial: SS-Kugel und Schaft
Endanschluss: Gewindeende
Sitzmaterial: PTFE
Hinweis: Griffverriegelung (Option)

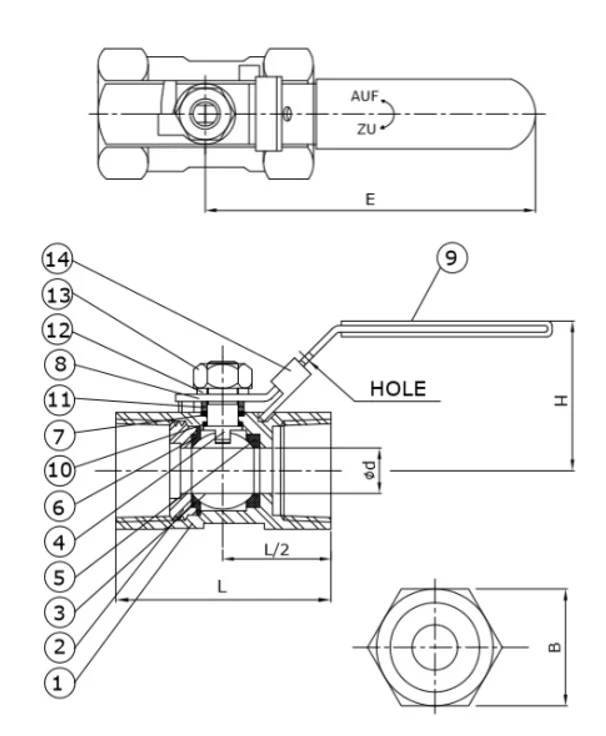

MATERIAL LISTE
Hexcellence ist ein taiwanesischer Hersteller von einteiligen Kugelhähnen. Alle Monoblock-Kugelhähne werden unter strengen Qualitätskontrollstandards hergestellt.
Mit einem professionellen Managementteam und Produktionsprozessen erzielen wir hervorragende Erfolge auf dem wettbewerbsintensiven internationalen Markt. Unsere Fabrik ist mit modernsten Anlagen wie CNC-Drehmaschinen und Bearbeitungszentren ausgestattet.
NEIN. | TEILNAME | SPEZIFIKATION |
1 | KÖRPER | ASTM A351 GR.CF8M |
2 | SITZHALTER | CF8M |
3 | BALL | ASTM A351 GR.CF8M |
4 | STÄNGEL | SS316 |
5 | KUGELSITZ | PTFE |
6 | KUGELSITZ(2) | PTFE |
7 | Schaftdichtung | PTFE |
8 | HANDHABEN | SS304 |
9 | GRIFFHÜLSE | aus PVC |
10 | ANLAUFSCHEIBE | PTFE |
11 | DRÜSE | SS304 |
12 | WASCHMASCHINE | SS304 |
13 | NUSS | SS304 |
14 | VERRIEGELUNGSVORRICHTUNG (Option) | SS304 |
ABMESSUNGEN (mm)
GRÖSSE | D | E | H | B | M | |
NPS | DN | |||||
¼〞 | 8 | 5 | 66 | 33 | 17 | 39 |
⅜〞 | 10 | 7 | 77 | 38 | 21 | 44 |
½ Zoll | 15 | 9.2 | 95 | 41 | 25 | 56 |
¾. | 20 | 12.5 | 95 | 45 | 32 | 58 |
1. | 25 | 15 | 109 | 50 | 38 | 71 |
1¼ Zoll | 32 | 20 | 109 | 60 | 50 | 78 |
1½〞 | 40 | 25 | 139 | 65 | 53 | 83 |
