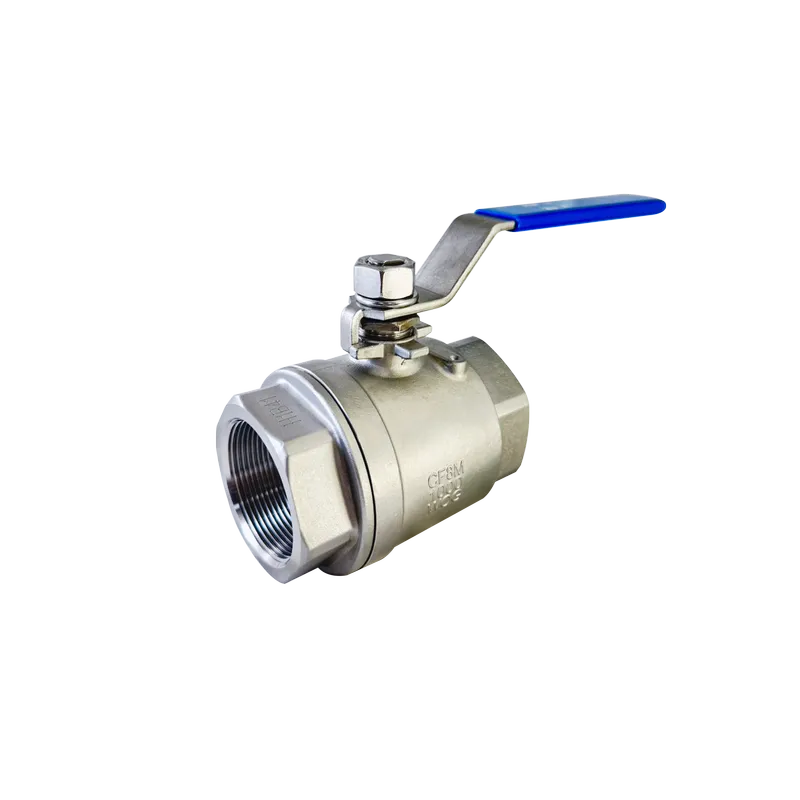

二片式球閥
型號:HE-211
尺寸範圍:“NPS 1/4”~ 4” (DN8 ~ DN100)”
連接埠可用性:全連接埠
工作壓力:1/4"~2",1000WOG
2-1/2”~3”,800WOG
4”,600WOG
溫度。額定值:-10℃~180℃
閥體材質:ASTM A351、CF8M
內件材質: SS 球和閥桿
端部連接: 螺紋端
閥座材質:PTFE
注意:手把鎖定(可選)
加入詢問
連接埠可用性:全連接埠
工作壓力:1/4"~2",1000WOG
2-1/2”~3”,800WOG
4”,600WOG
溫度。額定值:-10℃~180℃
閥體材質:ASTM A351、CF8M
內件材質: SS 球和閥桿
端部連接: 螺紋端
閥座材質:PTFE
注意:手把鎖定(可選)

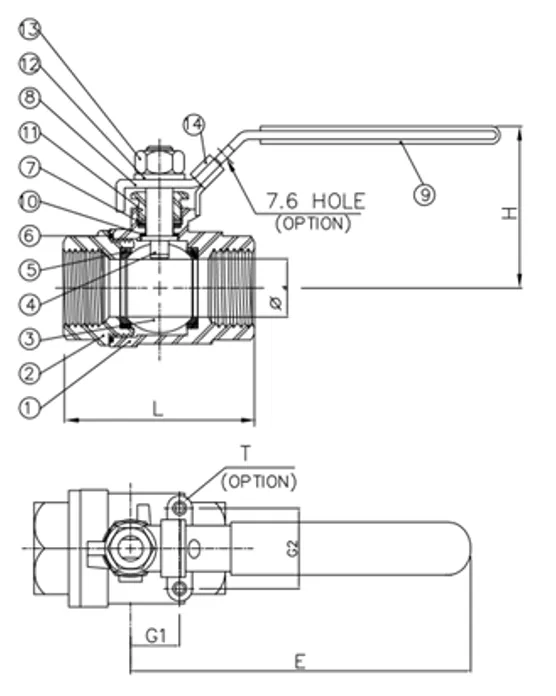

MATERIAL LIST
自 2005 年以來,禾裕鑫業從事二片式球閥製造,由熟練的技師,工程師和品管人員組成的球塞凡而製造商。我們擁有坐標測量機等品質控制設施,以滿足客戶的要求。並且,可以依照客戶的規格、尺寸、性能需求製造,以期減少客戶生產成本負擔。
No. |
PART NAME |
SPECIFICATION |
1 |
BODY |
ASTM A351 GR.CF8M/A216 WCB |
2 |
CAP |
ASTM A351 GR.CF8M/A216 WCB |
3 |
BALL |
ASTM A351 GR.CF8M/CF8 |
4 |
STEM |
SS316/SS316L |
5 |
BALL SEAT |
PTFE |
6 |
BODY SEAL |
PTFE |
7 |
STEM PACKING |
PTFE |
8 |
HANDLE |
SS304 |
9 |
HANDLE SLEEVE |
PVC |
10 |
THRUST WASHER |
PTFE |
11 |
GLAND |
SS304 |
12 |
WASHER |
SS304 |
13 |
NUT |
SS304 |
14 |
LOCKING DEVICE (option) |
SS304 |
DIMENSIONS (mm)
SIZE |
d |
E |
H |
G1 |
G2 |
L |
T (UNC) |
|
NPS |
DN |
|||||||
¼〞 |
8 |
11.6 |
100 |
50 |
12.7 |
28.5 |
54 |
3/16-24 |
⅜〞 |
10 |
12.5 |
100 |
50 |
12.7 |
28.5 |
54 |
3/16-24 |
½〞 |
15 |
15 |
120 |
56 |
12.7 |
28.5 |
60 |
3/16-24 |
¾〞 |
20 |
20 |
120 |
60 |
22 |
34.8 |
71 |
3/16-24 |
1〞 |
25 |
25 |
148 |
70 |
22 |
34.8 |
83 |
3/16-24 |
1¼〞 |
32 |
32 |
148 |
75 |
23.6 |
38 |
92 |
3/16-24 |
1½〞 |
40 |
38 |
164 |
84 |
23.6 |
38 |
111 |
1/4-20 |
2〞 |
50 |
50 |
164 |
94 |
23.6 |
38 |
125 |
1/4-20 |
2½〞 |
65 |
65 |
248 |
130 |
35 |
55 |
162 |
1/4-20 |
3” |
80 |
80 |
248 |
137 |
35 |
55 |
176 |
1/4-20 |
4” |
100 |
100 |
290 |
180 |
50 |
62 |
233 |
1/4-20 |
